ES EL PUNTO DE PARTIDA PARA EL DISEÑO ARQUITECTÓNICO, SE TRATA DE UNA SÍNTESIS A PARTIR DE UNA FRASE DE INSPIRACIÓN, POR ESO DEBE DE TENER UNA INTERPRETACIÓN CON SUSTENTO QUE LA DEFINA Y LA DEFIENDA HASTA EL FINAL DE NUESTRO PROYECTO, ES PUES LA JUSTIFICACIÓN DEL TEMA, ESTO LO PODEMOS LOGRAR POR MEDIO DE LA PERCEPCIÓN Y OBSERVACIÓN, EL FIN DE ESTA IDEA GENERALIZADA ES LA OBTENCIÓN DE UN GRÁFICO PERSONALIZADO.
¿Que es un concepto de diseño?
ES EL PUNTO DE PARTIDA PARA EL DISEÑO ARQUITECTÓNICO, SE TRATA DE UNA SÍNTESIS A PARTIR DE UNA FRASE DE INSPIRACIÓN, POR ESO DEBE DE TENER UNA INTERPRETACIÓN CON SUSTENTO QUE LA DEFINA Y LA DEFIENDA HASTA EL FINAL DE NUESTRO PROYECTO, ES PUES LA JUSTIFICACIÓN DEL TEMA, ESTO LO PODEMOS LOGRAR POR MEDIO DE LA PERCEPCIÓN Y OBSERVACIÓN, EL FIN DE ESTA IDEA GENERALIZADA ES LA OBTENCIÓN DE UN GRÁFICO PERSONALIZADO.
Programa Arquitectonico (trabajo grupal)
 |
| ZONA DE ACCESO |
EL PROGRAMA ARQUITECTÓNICO POR ZONAS, CONSISTE EN LA ELABORACIÓN DE UN LISTADO DE ESPACIOS ARQUITECTÓNICOS QUE NECESITAMOS EN NUESTRO PROYECTO, TOMANDO EN CUENTA A EL USUARIO Y LA ACTIVIDAD QUE ÉSTE REALIZARÁ EN ÉL, ACOMPAÑADO DE UN ESTUDIO DE ÁREAS, EN ESTE ESTUDIO SE HACE UN CÁLCULO DE ESPACIOS REQUERIDOS EN MUEBLES Y CIRCULACIONES DE ACUERDO A LA CANTIDAD DE ALUMNOS Y ADMINISTRATIVOS, BASÁNDONOS EN EL REGLAMENTO DE CONSTRUCCIÓN Y SEGURIDAD ESTRUCTURAL DEL ESTADO DE OAXACA.
 |

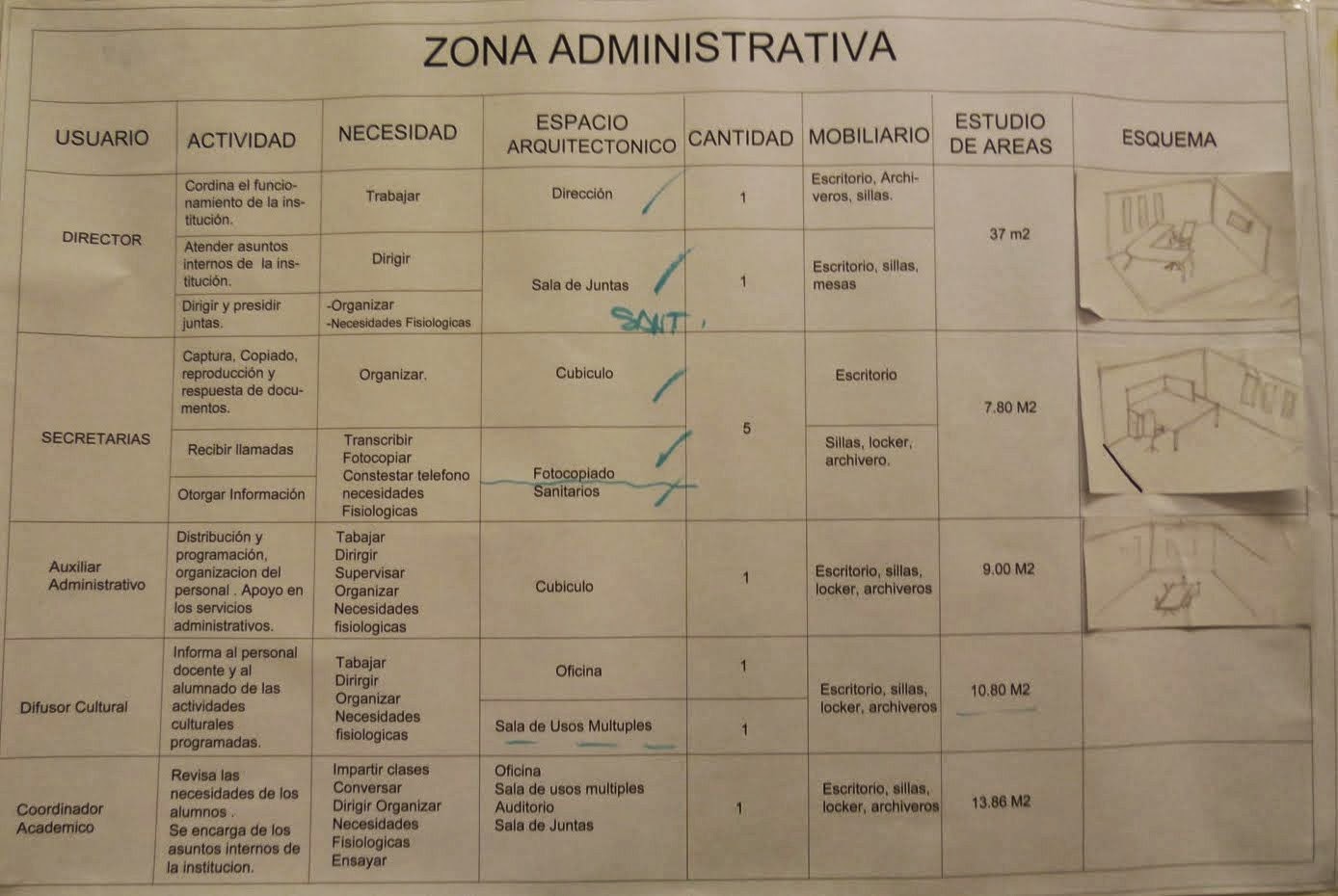

| ZONA ADMINISTRATIVA |
 |
| ZONA EDUCATIVA |
 |
| ZONA DE ESTACIONAMIENTO |
 |
| ZONA DE SERVICIOS |
 |
| SALA DE CONCIERTOS |
 |
| SALA DE CONCIERTOS |
  |
| SALA DE CONCIERTOS |
ZONIFICACIÓN DE ÁREAS
DESPUÉS DEL PROGRAMA ARQUITECTÓNICO Y YA TENIENDO UNA NOCIÓN PARCIAL DE LOS QUE SERIAN LAS ZONAS QUE SE NECESITAN HICIMOS UN PEQUEÑO ENSAYO DE COMO FUNCIONARÍA LA "ZONIFICACIÓN" DE NUESTRA ESCUELA SUPERIOR DE MÚSICA.
SIN EMBARGO, DEBEMOS DE CORREGIR EL PROGRAMA ARQUITECTÓNICO PARA VOLVER A PLANTEARNOS UNA ZONIFICACIÓN DEFINITIVA.
Generando un concepto
 |
| TRABAJANDO CON EL CONCEPTO (NO DEFINIDO) |
 |
| RITMO : CONCEPTO ELEGIDO |
DECIDÍ RETOMAR ESTE CONCEPTO RITMO, DE LA MÚSICA, YA QUE ES LA ESENCIA DE UNA COMPOSICIÓN MUSICAL Y NO SOLO ENCONTRAMOS RITMO EN LA MÚSICA, TAMBIÉN EN LA VIDA COTIDIANA, DE LA NATURALEZA, ESTO NOS HACE VIVIR EN ARMONÍA, Y CLARO EL RITMO EXISTE EN LA ARQUITECTURA, EN LA COMPOSICIÓN DE SUS FORMAS GEOMÉTRICAS.
FASE 2: ANÁLISIS DEL SITIO Y PROGRAMA ARQUITECTÓNICO
ANÁLISIS DEL SITIO Esta es la segunda fase de diseño arquitectónico, y consiste en la recopilación de información que condiciona de manera física, humano-cultural y politico-económico al sitio de Valles Centrales, Oaxaca, y específicamente en el emplazamiento del terreno donde se proyectará la Escuela Superior de Música : San Raymundo Jalpan, para así poder integrarlo al contexto. PROGRAMA ARQUITECTÓNICO En el se organiza y determinan las características cualitativas y cuantitativas de un proyecto arquitectónico, es decir, las instrucciones para el desarrollo de nuestro proyecto, tomando en cuenta los espacios, el uso, la cantidad, y el mobiliario en base a las necesidades de los usuarios. ANÁLISIS DEL SITIO DE VALLES CENTRALES, OAXACA, MÉXICO La Escuela Superior de Música se ubicará en la región de Valles centrales, Oaxaca, México, tomando en cuenta la concentración de estudiantes de música de todas las regiones del estado. LOCALIZACIÓN  Los Valles Centrales Es una región geográfica y cultural localizada en el centro del estado de Oaxaca, en el sur de México. Se trata de un conjunto de tres valles fluviales localizados entre el Nudo Mixteco, la Sierra Juárez y la Sierra Madre del Sur. Estos tres valles conforman una especie de Y, cada uno de cuyos brazos posee un nombre específico: al noroeste se encuentra el valle de Etla; al oriente, el valle de Tlacolula; y al sur, el valle de Zimatlán-Ocotlán o valle Grande.  La región de los Valles Centrales está considerada como el corazón geográfico, político y social de la entidad. Limita al norte y este con la Sierra Norte, al sur con la región de la Sierra Madre del Sur, y al Oeste, con La Mixteca y la Sierra Madre Sur. Comprende los distritos de Zaachila, Zimatlán, Centro, Tlacolula, Ocotlán, Ejutla y las partes planas de Etla y Miahuatlán. La presencia de los grupos étnicos, le permite al estado contar con una riqueza cultural, costumbres y tradiciones bastas, conservadas hasta la fecha, sin embargo casi en su totalidad, persiste el rezago, la marginación y la pobreza en sus 4,031 localidades de 30% y más hablantes de lengua indígena , ubicadas en 379 municipios, con una población total de 1’339, 742 personas. FLORA Entre las montañas que separan a los Valles Centrales están el Cerro de San Felipe, el Cerro de Monte Albán y la Teta de María Sánchez. El principal río que cruza la región es el Atoyac . La vegetación son los pastizales aunque también hay árboles como el huamúchil, la jacaranda, casuarina, laurel, fresno, tulipán, framboyán, cazahuate y morera. En flores están las azucenas silvestres, los heliotropos, rosas, gardenias, crisantemos, nardos, jazmín, clavel, pasionaria, luminaria, violeta, geranio, mirto, bugambilia, girasol, quiebra plato, dalia y otras. En plantas medicinales esta la salvia, hinojo, palo mulato, jengibre, tomillo, romero entre otras. El árbol más antiguo de los Valles Centrales es el árbol de Tule. CLIMA La temperatura de los Valles es templada, con lluvias en verano. Los meses más calurosos son abril y mayo. Los meses mas fríos son diciembre, enero y febrero. La época de lluvias comienza en mayo, abril o septiembre. HIDROGRAFÍA En la región existen cuatro subcuencas hidrológicas pertenecientes a la vertiente del Pacífico: Etla, Tlacolula, Zimatlán y la subcuenca de Ocotlán y Ejutla. Las corrientes superficiales que riegan los Valles Centrales son escasas y de poco caudal; el Río Atoyac, formador del Río Verde, es la principal fuente de abastecimiento de agua superficial, principalmente en el valle de Etla. SUELOS Es uno de los estados más montañosos del país pues en la región se cruzan la Sierra Madre Oriental, la Sierra Madre del Sur y la Sierra Atravesada. Suelo muy arcilloso Color negro o gris Presenta humedad a poca profundidad Dureza a los 45 cm. POBLACIÓN Cuenta con 974,294 habitantes. -504,137 son mujeres -470,157 son hombres Representan el 30.17% de la población total en el estado. La densidad de población de 69.6 habitantes/km2. ANÁLISIS DEL MUNICIPIO DE SAN RAYMUNDO JALPAN, VALLES CENTRALES, OAXACA, MÉXICO. El diseño arquitectónico de esta Escuela Superior de Música se proyectará en el municipio número 342 San Raymundo Jalpan de Valles Centrales Oaxaca, México. DENOMINACIÓN Y TOPONIMIA San Raymundo Jalpan -Jalpan, significa “sobre Arena”, se compone de Xalli, arena y pan sobre. Raymundo en honor del Abad de Fitero, fundador de la orden del Cid. GEOGRAFÍA FÍSICA -LOCALIZACIÓN Se localiza en la parte central del Estado, en las coordenadas 96°45’ longitud oeste, 16°58’ latitud norte y a una altura de 1530 metros sobre el nivel del mar.  Limita al norte con Santa Cruz Xoxocotlán; al sur con Villa de Zaachila; al oriente con Animas Trujano; al poniente con Cuilapam de Guerrero y Villa de Zaachila. Su distancia aproximada a la capital del Estado es de 10 kilómetros. -EXTENSIÓN La superficie total del municipio es de 19.14 kilómetros cuadrados que representan el 0.02% con relación al estado. -HIDROGRAFÍA Río Valiente. -OROGRAFÍA Se ubica en una de las planicies de los Valles Centrales. -CLIMA Su clima es templado moderado lluvioso de invierno seco no riguroso. -FLORA
-FAUNA
-SUELO Es un suelo muy arcilloso de color negro con gris. Su uso agrícola es muy extenso, variado y altamente productivo aunque su manejo es en ocasiones problemático debido a su dureza y consistencia. PERFIL SOCIO-CULTURAL -ETNIAS De acuerdo a los resultados que presento el II Conteo de Población y Vivienda en el 2005, en el municipio habitan un total de 100 personas que hablan alguna lengua indígena. -RELIGIÓN Al año 2000, de acuerdo al citado Censo efectuado por el INEGI, la población de 5 años y más que es católica asciende a 1,262 habitantes, mientras que los no católicos en el mismo rango de edades suman 143 personas. -FIESTAS, DANZAS Y TRADICIONES El 23 de enero se realizan fiestas en honor del Santo Patrón San Raymundo de Peña. Se realizan calendas bailes, rodeos, fuegos artificiales o pirotécnicos. En febrero se celebran las fiestas del carnaval, en la cual se realizan calendas, convites y rodeo. Las fiestas se inician con la calenda por parte del mayordomo dos día antes del 23 de enero. Se realizan vísperas y maitines, se realiza la parodia de “las güeras”, gente que baila con banda de música local, asimismo se celebra la misa principal. Por la noche se realiza el rodeo de media noche amenizadas con bandas de música y grupos musicales. En dichos rodeos acuden montadores de San Juan Bautista la Raya, Animas Trujano, barrio de San Lucas Cuilapam y Zaachila. En el carnaval se realizan comparsas de disfraces, bodas ficticias exagerando situaciones ocurridas con novios recientemente casados. Aproximadamente participan 80 grupos de disfraces. Estas fiestas son aprovechadas por novios y pretendientes de muchachas del pueblo para cortejarlas regalándoles liras y cascarones. Tradicionalmente en las bodas y mayordomías se abre la fiesta con el jarabe jalpeño. El día de muertos dos o tres bandas de música acuden al panteón para amenizar a los fieles difuntos. El primer día tocan música alegre en honor a los angelitos, beben y toman en demasía. El segundo día tocan marchas fúnebres en honor a los difuntos mayores. Las danzas típicas son la de la Pluma y de los Zancudos. -MÚSICA Jarabe Jalpeño, jarabe que es muy difícil de interpretar y cuyo autor es originario de esta población. Se escucha música de banda. -ARTESANÍAS Elaboran canastos y bordados. -GASTRONOMÍA Chapulines, guías, nopales, frijoles, mezcal, tepache, atole, tejate, dulce de calabaza, dulce de mago. INFRAESTRUCTURA Y COMUNICACIÓNES -EDUCACIÓN Cuenta con un jardín de niños, una escuela primaria y una telesecundaria. -SALUD El municipio cuenta con atención hospitalaria, distribuida en una Unidad Médica de la Secretaría de Salud y un consultorio médico particular. -ABASTO El municipio cuenta con un mercado municipal y una tienda comunitaria de abasto rural. -DEPORTE El municipio cuenta con dos canchas de básquetbol y una de fútbol. -SERVICIOS PÚBLICOS a cobertura de servicios públicos de acuerdo a apreciaciones del Ayuntamiento es:
-MEDIOS DE COMUNICACIÓN Los medios de comunicación más importantes en el municipio son: una agencia postal, una caseta telefónica, además es cubierto por el canal 9 de T.V. de transmisión regional. -VÍAS DE COMUNICACIÓN El municipio con una carretera pavimentada que comunica al municipio con la Villa de Zaachila y Cuilapam de Guerrero. ACTIVIDADES ECONÓMICAS
  EMPLAZAMIENTO DEL TERRENO EN MANZANA  | ||||||||||||||||||
| AL NORTE EL CRIT, AL ESTE LA CAMARA DE DIPUTADOS EMPLAZAMIENTO EN VALLES CENTRALES  UBICACIÓN: DISTRITO CENTRO, SAN RAYMUNDO JALPAN, OAXACA CLIMA: TEMPLADO FAUNA: ANIMALES DE PASTOREO OROGRAFÍA: PLANICIE SUELO: ARCILLOSO CONTEXTO EDIFICADO
CONTEXTO NATURAL    BOCETOS.... ANALIZANDO EL SITIO  CÁMARA DE DIPUTADOS  CERROS QUE SE VEN A LO LEJOS  VEGETACIÓN EN EL TERRENO  CONTEXTO EDIFICADO QUE SE APRECIA FRENTE AL TERRENO VISTAS PANORÁMICAS |
 |
| PANORÁMICA DE ACCESO, VISTA DESDE EL SURESTE |
 |
| VISTA PANORÁMICA NORTE-ESTE |
 |
| VISTA PANORÁMICA ESTE-SUR |
 |
| VISTA PANORÁMICA SUR-OESTE |
 | ||||
VISTA PANORÁMICA OESTE-NORTE LEVANTAMIENTO FÍSICO DE MEDIDAS

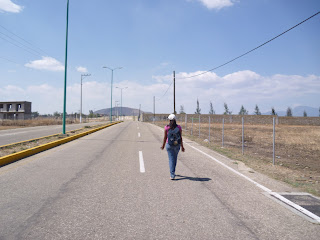

 VIALIDAD DE ACCESO  acceso principal  TRANSPORTES PROGRAMA ARQUITECTÓNICO      |
